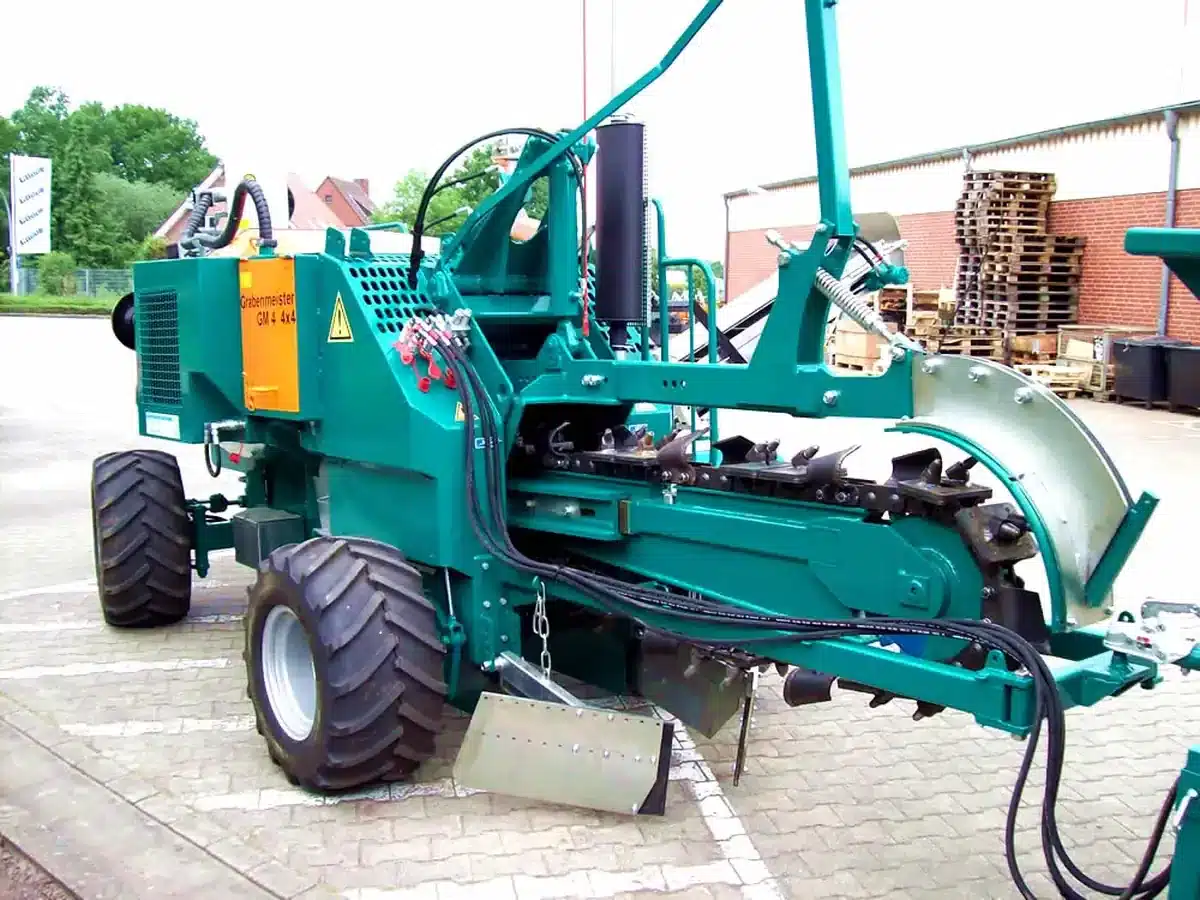

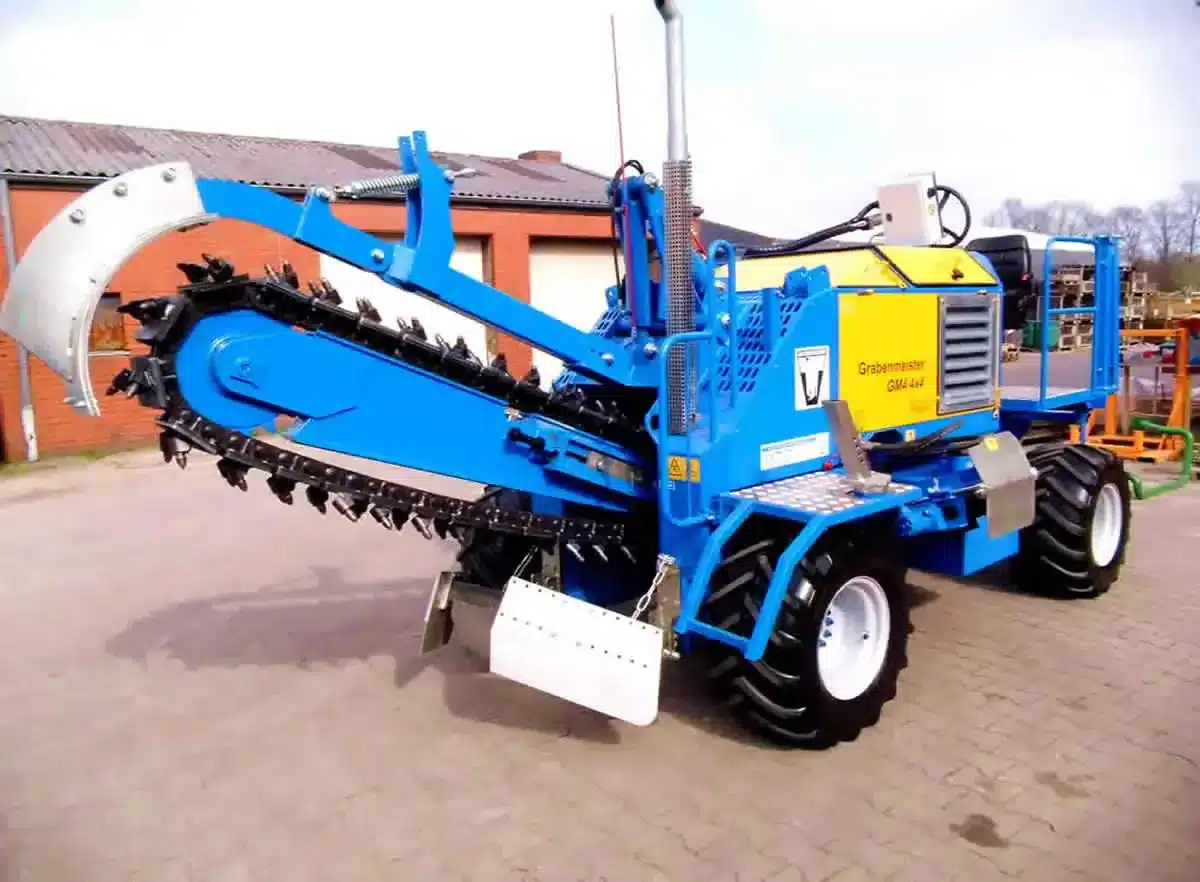

GM 4 Caterpillar

Canales de drenaje, drenaje o calefacción de campos para estadios de fútbolCanales de drenaje, desagües o calefacción de campos para estadios de fútbol: la zanjadora Trenchmeister GM4 Caterpillar es una todoterreno

Versátil, incluso en regiones cálidas, abruptas o montañosas. Esta moderna zanjadora es una máquina fiable.

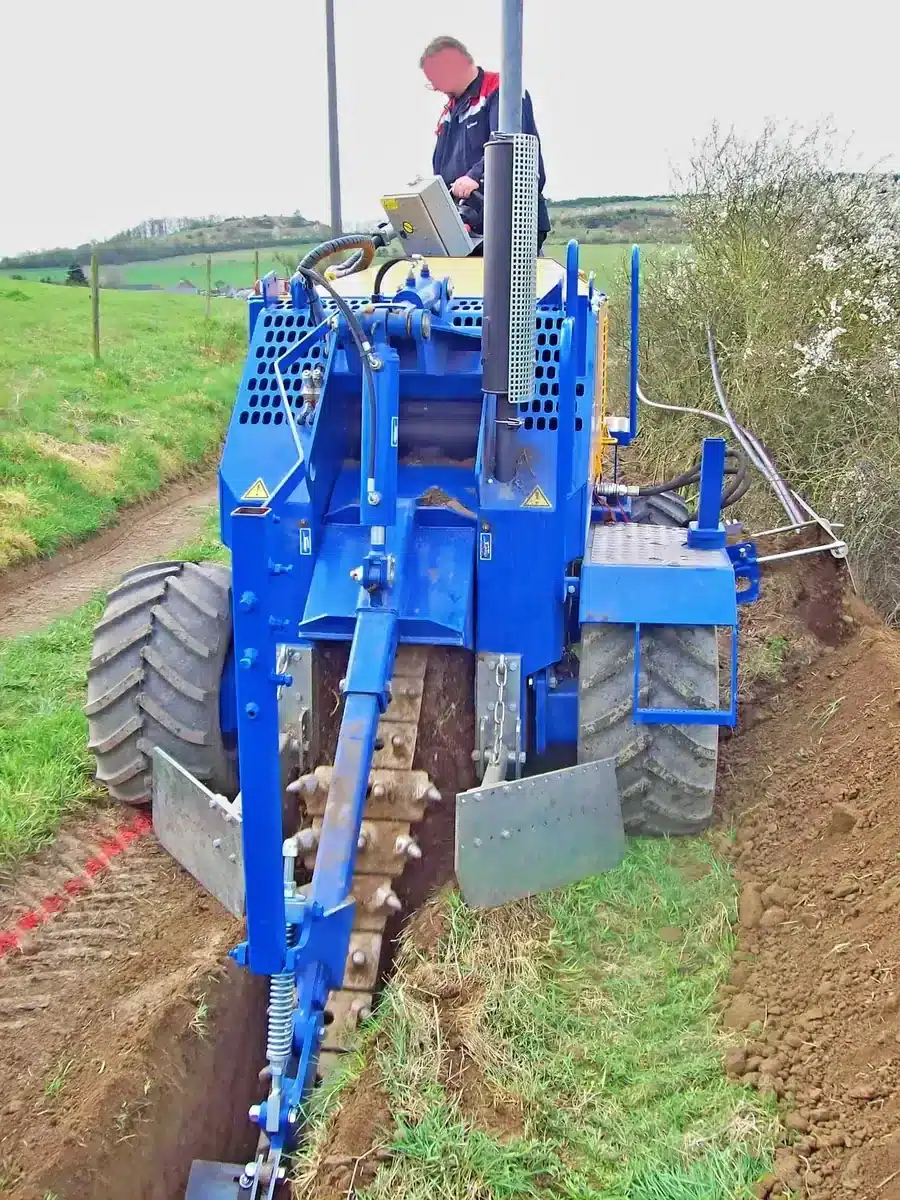

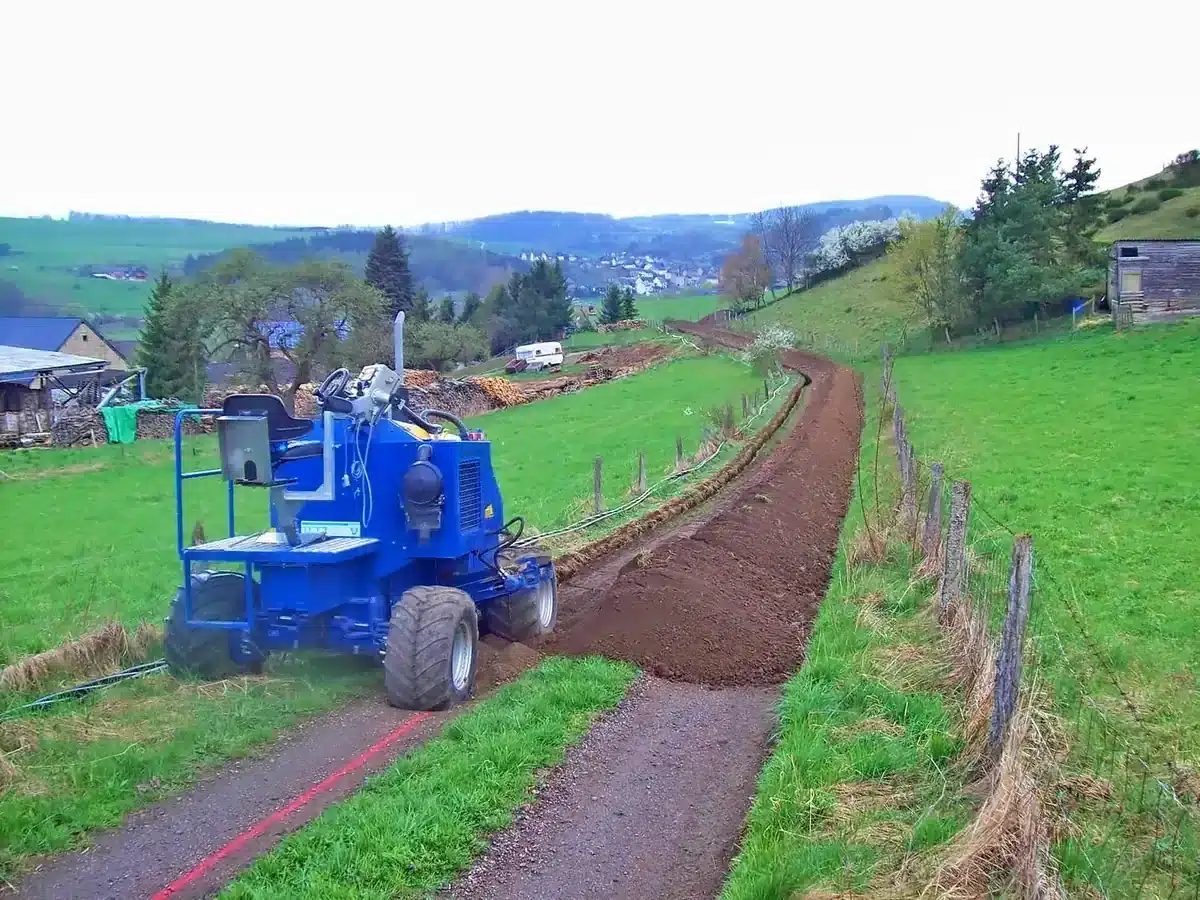

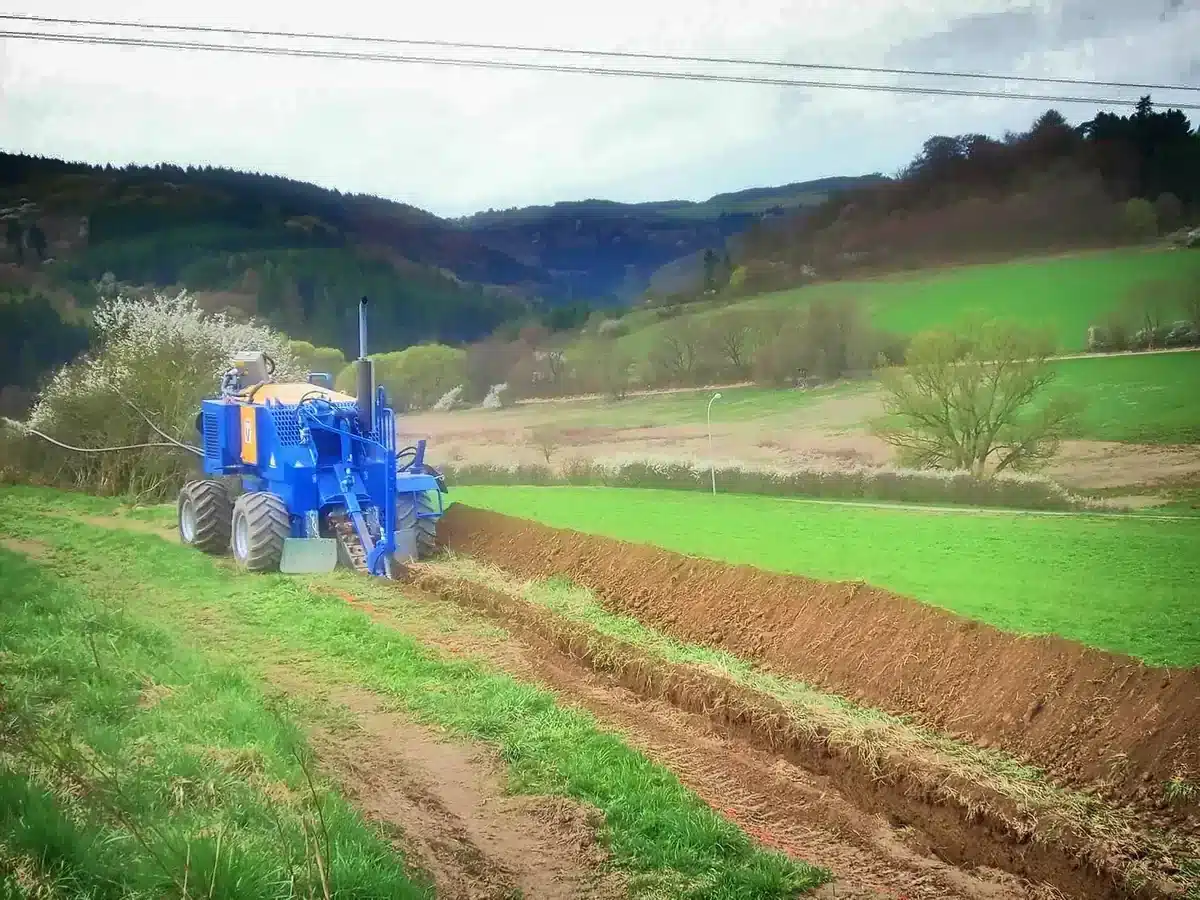

Especialmente cuando se trata de cavar zanjas o canales. Equipada con una tracción a las cuatro ruedas todo terreno en la versión básica, la versión sobre orugas aporta aún más seguridad, un confort de conducción preciso y una distribución óptima de la carga. La zanjadora con transmisión por cadena se siente como en casa en el borde del campo donde se planea construir un canal de drenaje. Pero también en el campo de fútbol, donde fresa los canales para la calefacción del terreno de juego, sin estropear la hierba.

[smartslider3 slider=”16″]

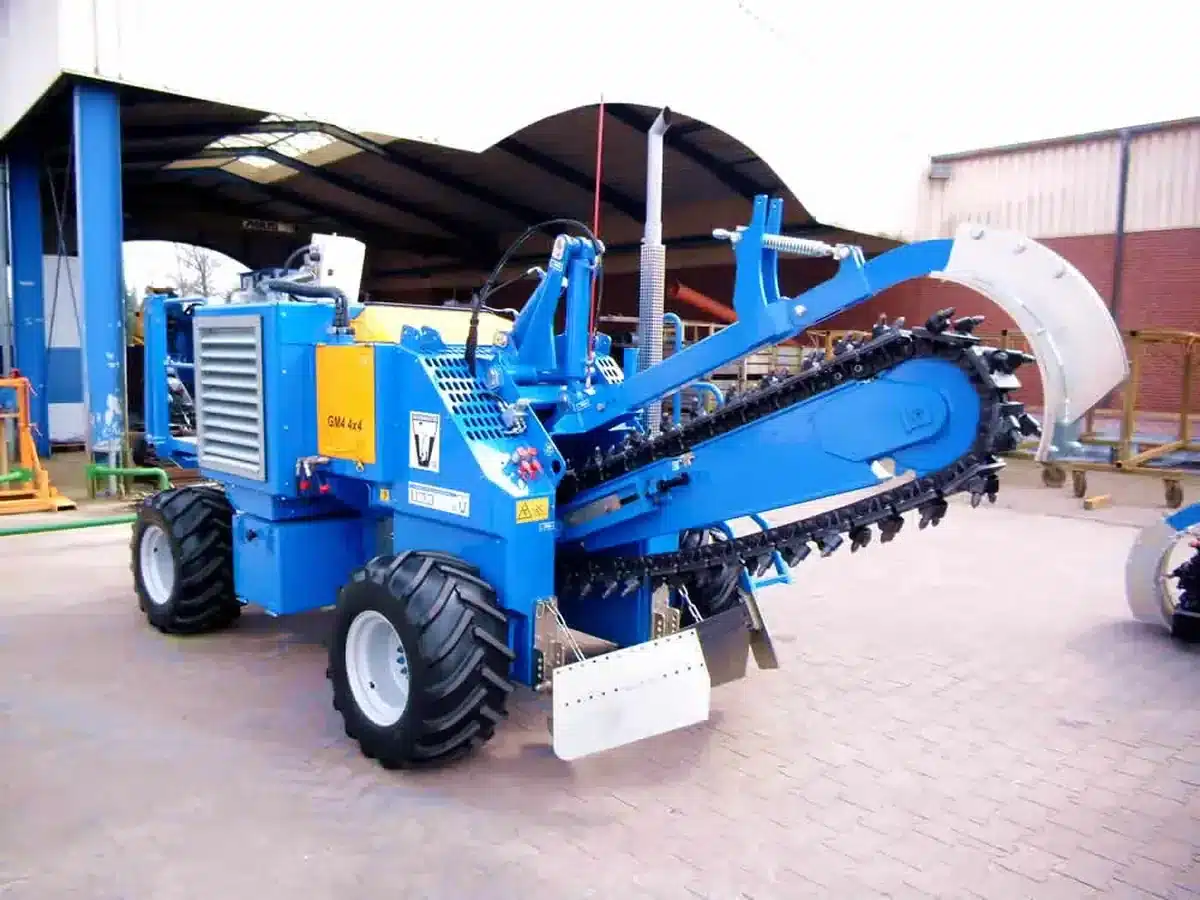

El equipamiento técnicamente sofisticado de la oruga Grabenmeister GM4

Un motor diésel de 4 cilindros, económico pero muy vivo, proporciona propulsión y potencia suficiente en la cadena del timón. Por lo tanto, incluso los suelos arcillosos pesados o los terrenos pantanosos apenas suponen un reto para este implemento de despliegue flexible. El material excavado se expulsa hacia el lado deseado. A través de una cinta transportadora, también se puede depositar directamente en un vehículo de acompañamiento, que puede alquilar junto con la zanjadora.

[smartslider3 slider=”9″]

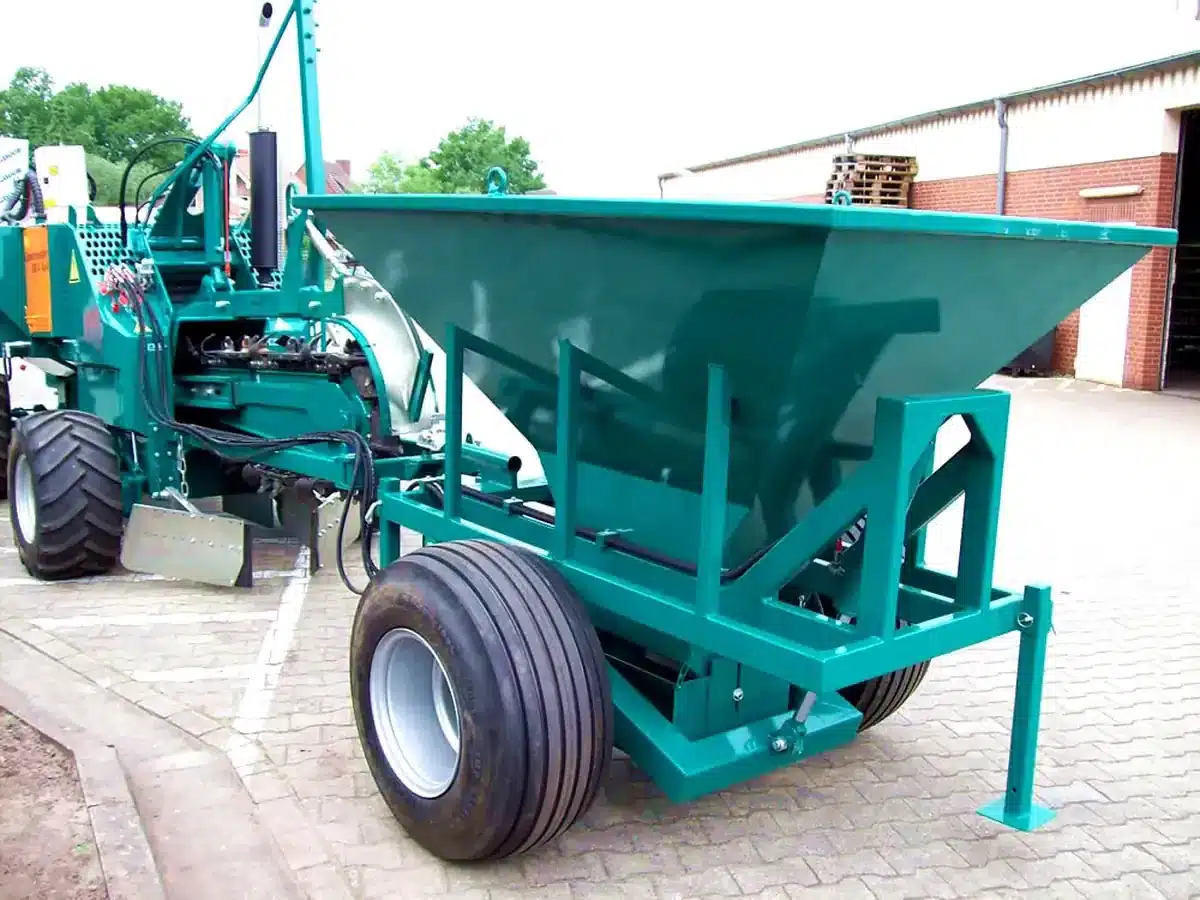

Ahorro de tiempo con una sola tolva

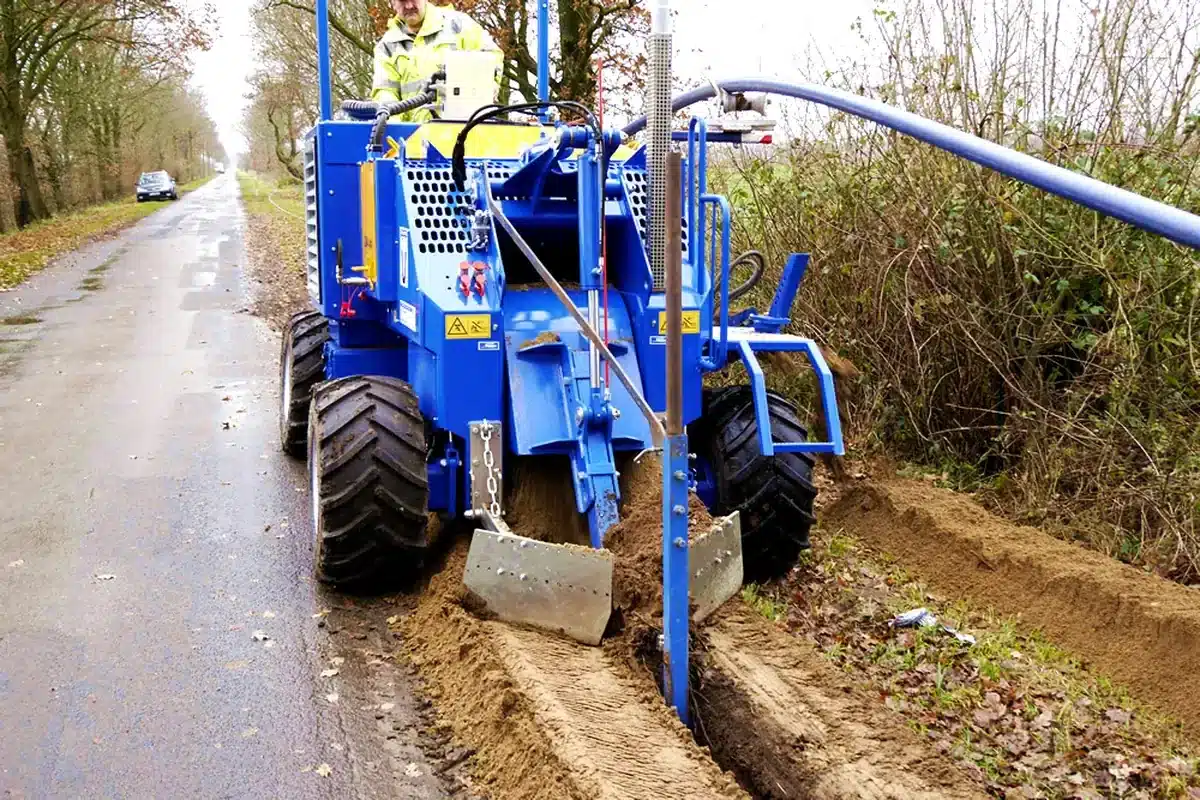

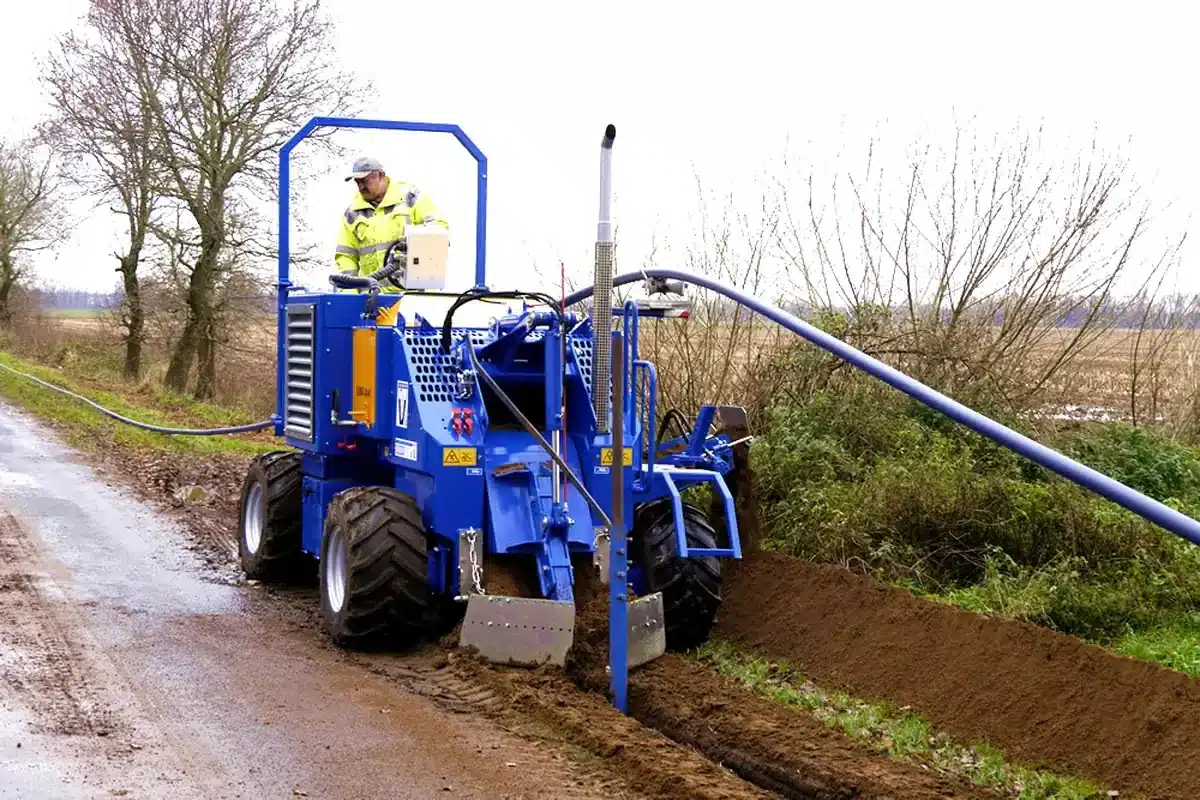

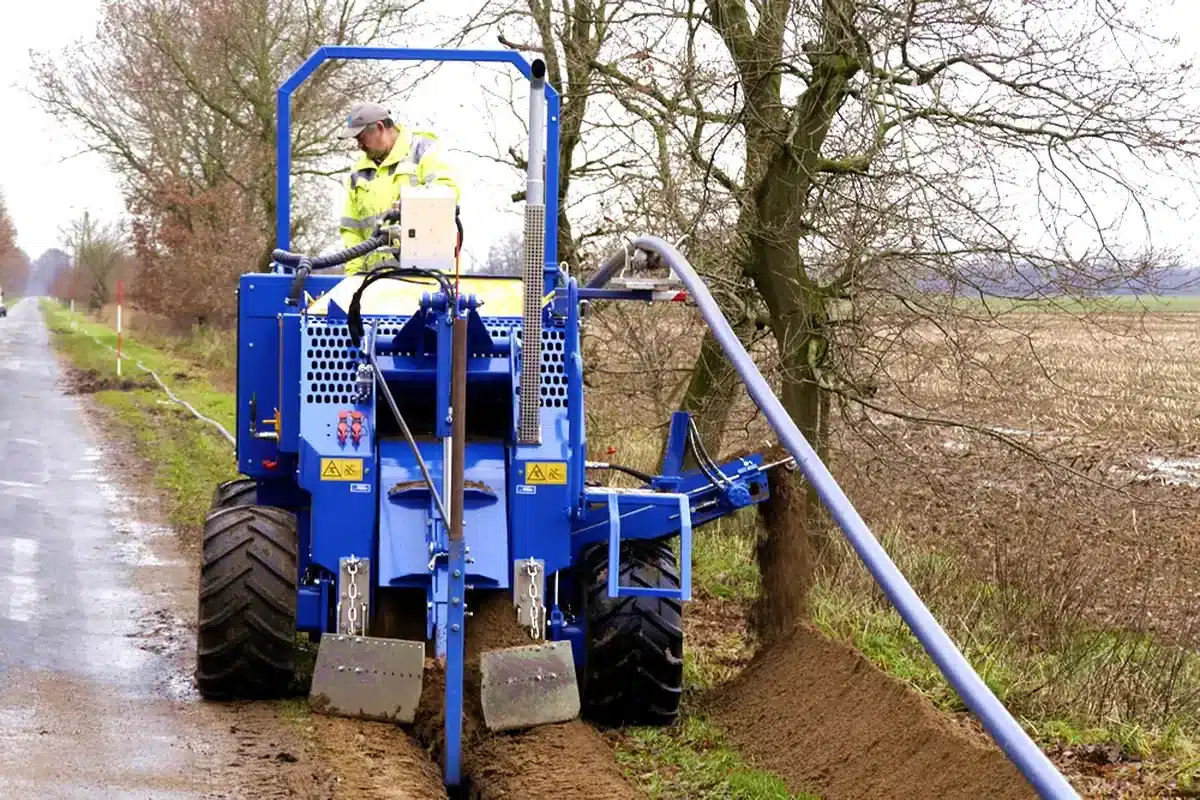

La tolva opcional de la oruga GM4 ahorra tiempo. En un solo paso de trabajo, se fresa la zanja y se rellena inmediatamente con grava. Al mismo tiempo, la tubería de drenaje puede colocarse mediante un carrete con guía de tuberías. De este modo se garantiza la posición óptima del drenaje en el canal y se realizan tres operaciones de una sola vez. El rascador de suela con placas y la hoja dózer también forman parte del complejo volumen de suministro.

Ventajas especiales del GM4 con tracción de oruga

Para mejorar la aptitud para la carretera, el peralte del tren de rodaje se ha diseñado de forma que también compense las irregularidades del terreno. En comparación con la tracción sobre ruedas, la versión sobre orugas de la zanjadora presenta ventajas considerables. Esto incluye, en particular, la distribución uniforme del peso de la unidad. Los 4.900 kilogramos causan un daño mínimo con una cadena, por lo que la oruga es esencial cuando se utiliza en instalaciones deportivas, por ejemplo. Por ello, la zanjadora de cadenas GM4 se ofrece en alquiler con operador.

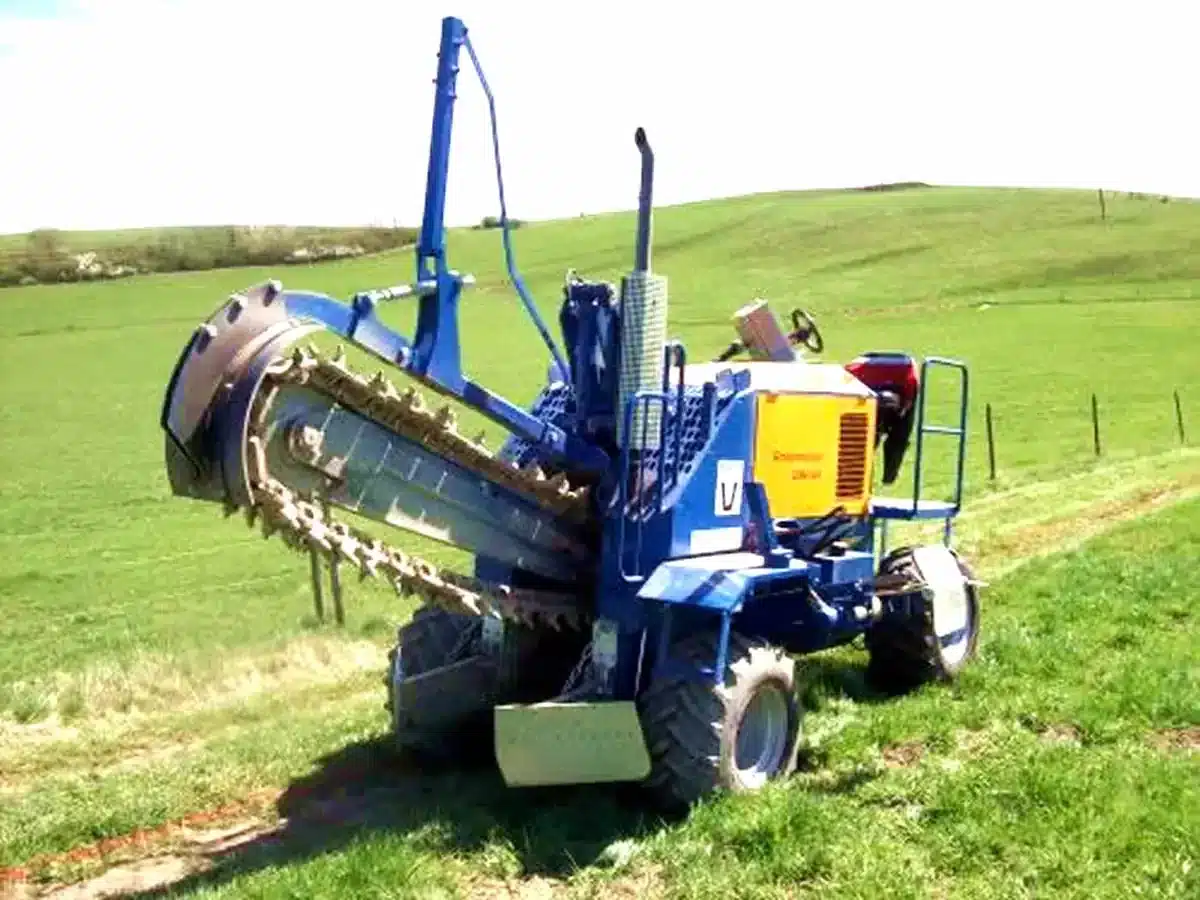

La zanjadora de cadenas GM4 puede utilizarse sobre orugas en pendientes sin ningún problema. El ajuste vertical proporciona estabilidad adicional. El dispositivo de inclinación inteligente compensa las pendientes laterales de hasta 12° con la ayuda de un potente sistema hidráulico. La plataforma ajustable del operador es ventajosa para las operaciones difíciles. Se puede desplazar hacia la izquierda y muy hacia delante, lo que proporciona al conductor una visión directa de la cadena del timón y de la zanja.

Como oruga, la Trenchmaster GM 4 puede hacer frente a una amplia gama de requisitos. La unidad flexible puede ajustarse a profundidades de fresado de 600, 800, 1250 y 1500 mm. Puede elegir entre cadenas de corte con cuchillas de carbono o como cadena mixta. Son posibles anchuras de fresado de 70 a un máximo de 450 mm.

Equipamiento adicional para la zanjadora GM4 Caterpillar

En su configuración básica, la GM4 está diseñada como una unidad abierta con conductor a bordo. En esta versión también puede alquilar estas zanjadoras. El modelo también está disponible con la opción de tracción a las cuatro ruedas o una potente tracción de pista. Opcionalmente, se puede instalar una cabina para el conductor como protección contra la intemperie. Siempre está equipado con un asiento del conductor especialmente cómodo. Si la fresadora móvil se adquiere para utilizarla durante todo el año, es aconsejable instalar el calefactor. Totalmente lujoso, pero indispensable en los países cálidos, el Grabenmeister se ofrece también con aire acondicionado para la cabina del conductor.

  • Anchura de fresado: 70 -450 mm
  • Profundidad de fresado: 300 – 1.500 mm
  • Motor: diesel Doosan, refrigerado por agua, 60 KW, 79 CV
  • Viaje en coche: Hydr. Accionamiento de oruga
  • Velocidad de trabajo/transporte: 0-6 km/h
  • Accionamiento de la cadena de fresado: mecánico/hidráulico mediante correa de transmisión
  • Dirección: hidr. Sobre el volante
  • Sistema eléctrico: 12 V
  • Hydr. Adjunto: Bomba de desplazamiento variable en tándem Rexroth,  Panel de control (todas las funciones controladas eléctricamente). mediante bomba de engranajes
  • Tren de rodaje de neumáticos / tren de rodaje de orugas: Cadena de acero con goma de 300 mm. Paneles de suelo
  • Equipamiento estándar: Cinta transportadora estándar hydr. , hidr. 15 grados, rascador de bordes de zanja
  • Profundidad del haz de fresado: -600, 850 1250, 1500 u opcionalmente 3000 mm
  • Anchos de cadena: -70, 150, 200, 250, 300, 350, 400 y 450 mm (75 mm TLG.)
  • Cadenas cincel de carbono
  • Cadenas de mezcla: (cincel y cuchillo)
  • Rascador de suela
  • Suela
  • Tornillo de relleno
  • Cinta de carga de 3000 y 4000 mm hidr. para carga directa
  • Equipo de corte longitudinal
  • Carrete
  • Hoja dózer
  • Sistema láser manual o automático
  • Pozo de colocación de tuberías y receptáculo para tuberías y embudo de relleno


  • Peso: 5.000 kg
  • Longitud: 5.800 mm
  • Anchura: 2.000 mm
  • Altura: 2.300 mm

(El peso y las dimensiones dependen del equipamiento respectivo)
